¶ KOMPAKTNÍ PODSTROPNÍ KLIMATIZAČNÍ JEDNOTKY CPX MANDÍK

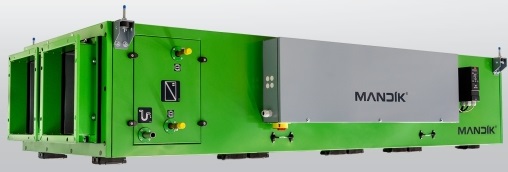

CPX řada kompaktních klimatizačních jednotek je určena pro centrální distribuci a úpravu vzduchu pro komerční i průmyslové využití. Provedení jednotek je podstropní – vývody směřují horizontálně dle prostorových možností instalace.
Díky pokročilému software a promyšlené konstrukci lze jednotky navrhovat dynamicky. To umožňuje unikátní návrh standardních i atypických jednotek dle konkrétního zadání, včetně případných rozměrových omezení. K dispozici je široká nabídka vnitřních komponent a jejich kombinací. Jednotky jsou kompletně vyrobeny a certifikovány v bezrámovém provedení a jsou určeny pro vnitřní umístění.
Standardem je instalace deskového protiproudého rekuperačního výměníku, možnost vybavit jednotku jedním nebo dvěma výměníky pro ohřev a chlazení, volit libovolné typy ventilátorů dle preference ceny/účinnosti/typu provedení, možnost směšovací/cirkulační funkce odvodního vzduchu, výběr kruhových nebo hranatých vývodů, volba vnějšího integrovaného elektrického rozvaděče nebo rozvaděče dodaného s volnou délkou kabelů pro přimontování na zeď, a další volitelné prvky.
Jednotky CPX jsou určeny pro vzduchové výkony v rozsahu 500 - 4500 m3/h a jsou standardně dodávány jako plug&play, tj. včetně integrovaného systému MaR.
¶ 1. OBECNÉ INFORMACE
¶ 2. SOUVISEJÍCÍ DOKUMENTY
¶ 2.1. SPOLEČNÉ DOKUMENTY
¶ 2.2. SPECIFICKÉ DOKUMENTY PRO CPX
2.2. SPECIFICKÉ DOKUMENTY PRO CPX
¶ 3. IDENTIFIKACE JEDNOTKY
¶ 3.1. IDENTIFIKAČNÍ A VÝROBNÍ ŠTÍTEK STROJE
3.1. IDENTIFIKAČNÍ A VÝROBNÍ ŠTÍTEK STROJE
¶ 3.2. ROZMĚR JEDNOTEK
Rozměr každé jednotky je stanoven dynamicky v kroku po 1mm. Rozměr je určen dle automatického výpočtu v software dle konkrétního zadání.
Konkrétní rozměry vybrané jednotky jsou uvedeny v příslušné technické specifikaci / v identifikačním štítku. .
Maximální výrobní rozměry (určené k vnějšímu plášti) jsou: délka x šířka x výška = 3880 x 2000 x 1000 mm.
¶ 3.3. PŘIPOJOVACÍ ROZMĚRY
Jednotka může být dle specifikace opatřena hranatými či kulatými vzduchovými vývody.
Rozměry připojovacích vzduchových vývodů jsou počítány dynamicky v software dle konkrétního zadání v kroku po 10mm.
Konkrétní připojovací rozměry vybrané jednotky jsou uvedeny v příslušné technické specifikaci.
