¶ SESTAVENÍ JEDNOTKY VŠEOBECNĚ
¶ OBECNÉ POKYNY
Před provedením sestavení jednotky je nutné provést následující úkony:
• Kontrola usazení jednotky a stability podkladové plochy – komory jednotky jsou uloženy/podepřeny po celé půdorysné ploše, jednotka je uložena vodorovně s maximální dovolenou odchylkou, mezi jednotkou a podkladovou plochou, popřípadě ocelovou konstrukcí, je vložen tlumicí materiál
• Odstranit obalovou fólii z jednotlivých komor
• Vyjmout vložené části v jednotce (kartonové krabice spojovacího materiálu, frekvenčních měničů, regulačních uzlů, hořáků plynového ohřívače a dalšího příslušenství) a uložit je na bezpečné a suché místo
• Kontrola materiálu pro spojení komor. Typy a počty materiálů jsou uvedeny v seznamu v průvodní dokumentaci přiložené k jednotce
Materiál potřebný pro spojení jednotlivých komor je přiložen do kartonové krabice, která je uložena v jedné z komor dané jednotky. Pro identifikaci je navíc krabice vždy označena číslem zakázky (např. KCZ90000) a výrobním číslem jednotky (např. 0701-100).
¶ SPOJOVACÍ MATERIÁL:
• Pro sestavení jednotky je dodáván následující spojovací materiál:
 |
 |

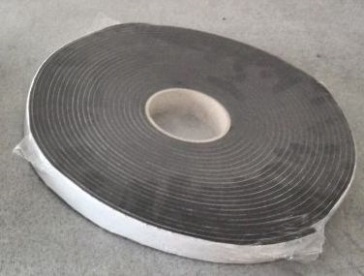

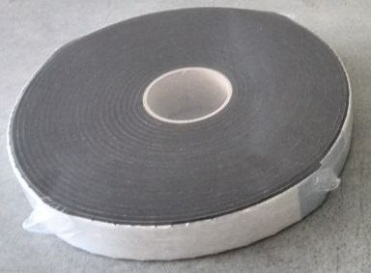

| Těsnění 50x5 mm určené pro jednotky s tloušťkou příruby 50 mm. | Těsnění 30x5 mm určené pro jednotky s tloušťkou příruby 100 mm. |
 |
 |
 |

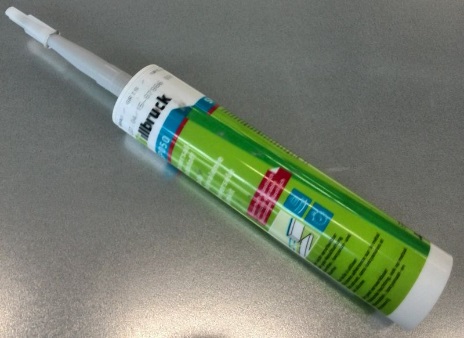

| Sestava přímých spojek | Sestava pravoúhlých spojek | PU tmel pro montáž stříšek |
Pravoúhlé spojky a PU tmel pro stříšky jsou dodávány pouze v závislosti na konfiguraci.
¶ SPOJENÍ VERTIKÁLNÍ/HORIZONTÁLNÍ A PODSTROPNÍ JEDNOTKY
Postup spojení komor jednotky:
• Nalepení těsnění na příruby komor – vždy na jednu přírubu ze dvou sousedních komor, viz následující obrázek.

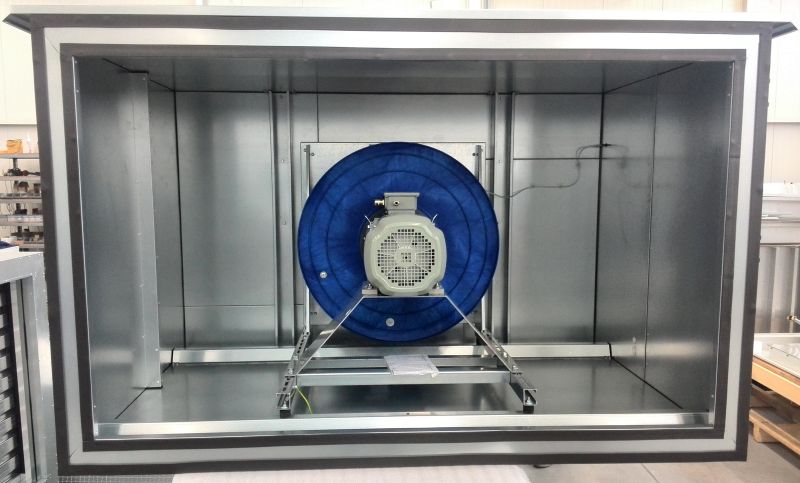

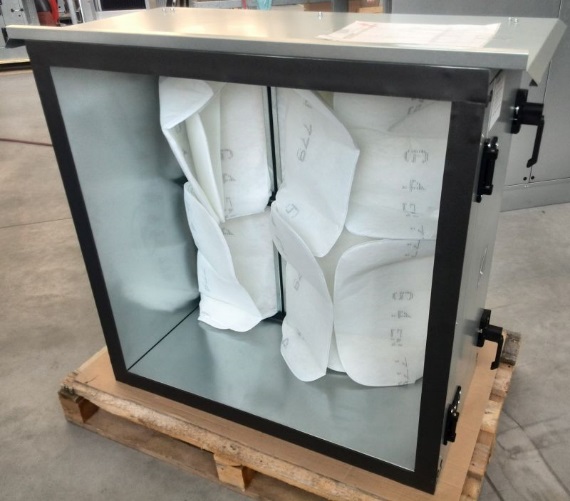

A: Příruba komory bez těsnění.
B: Protilehlá příruba komory s těsněním.
¶ TYPY PŘÍRUB:
Existují dva typy přírub, respektive dva postupy montáže těsnění podle následujících obrázků:
¶ 1) Příruba tloušťky 50 mm
Pro menší jednotky
Příruba:
Použít těsnění 50x5 z přiloženého spojovacího materiálu.
Pro vnitřní umístění jednotky je přibaleno polyuretanové těsnění ST, pro venkovní umístění je přibaleno těsnění z EPDM.
Nalepte těsnění v jedné řadě po obvodu příruby. Navazující těsnění musí mezi sebou přiléhat a nesmí vytvořit mezeru, která způsobí netěsnost, viz obrázek výše.

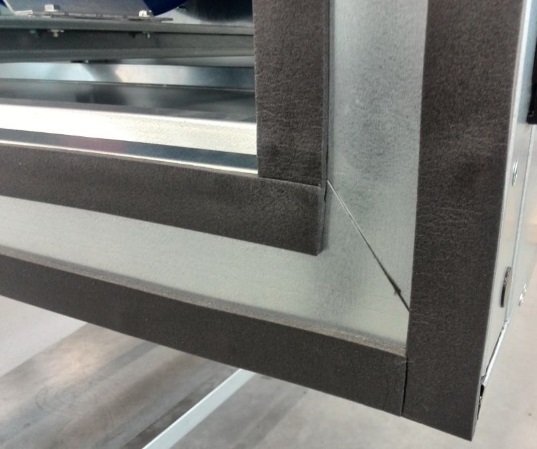

¶ 2) Příruba tloušťky 100 mm
Pro větší jednotky nebo jednotky s opláštěním T1 TB1
Příruba:
Použít těsnění 30x5 z přiloženého spojovacího materiálu.
Pro vnitřní umístění jednotky je přibaleno polyuretanové těsnění ST, pro venkovní umístění je přibaleno těsnění z EPDM.
Nalepte těsnění ve dvou řadách podle obrázku po obvodu příruby. Jedna řada těsnění musí být nalepena na vnější straně příruby a druhá řada těsnění musí být nalepena na vnitřní straně příruby. Navazující těsnění musí mezi sebou přiléhat a nesmí vytvořit mezeru, která způsobí netěsnost.
¶ TYPY EXCENTRŮ:
Pro spojení komor vertikálního typu jednotek (komory nad sebou) nebo horizontálního typu jednotek (komory vedle sebe) se použijí spojovací excentry. Typy excentrů, jejich funkce a sestavy jsou uvedeny na následujících obrázcích.

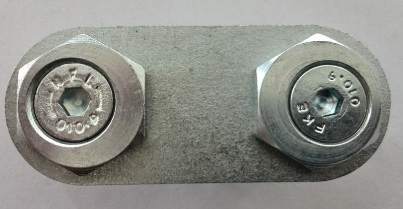

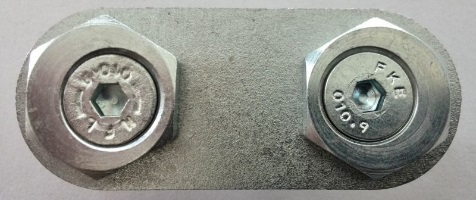

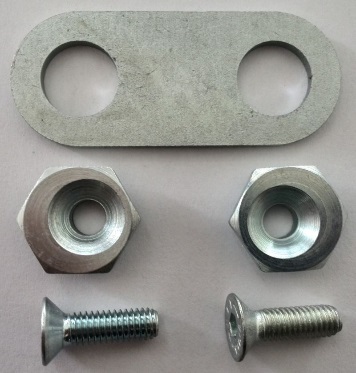

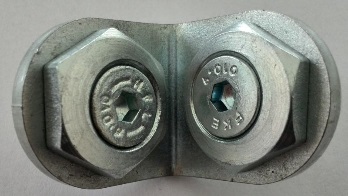

¶ 1) Přímý spojovací excentr
Pro obrysově zarovnané komory
A: Plech excentru
B: Matice excentru
C: Šroub excentru
 |
 |
| Stav „povoleno“. | Stav „utaženo“. |

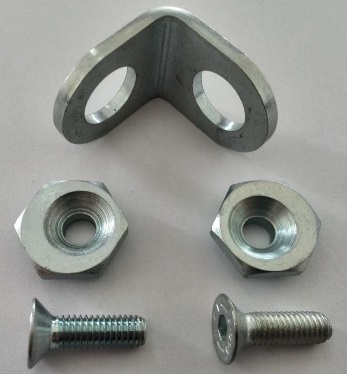

¶ 2) Pravoúhlý excentr
Pro obrysově rozdílné komory, např. komoru rotačního regeneračního výměníku nebo komoru plynového ohřívače
A: Plech excentru
B: Matice excentru
C: Šroub excentru
 |
 |

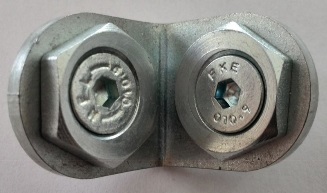

| Stav „povoleno“. | Stav „utaženo“. |
¶ SPOJENÍ KOMOR POMOCÍ SPOJOVACÍCH EXCENTRŮ:
Lisovací matice spoje sousedních komor mohou být umístěny na vnější straně pláště komor nebo na vnitřní straně. Vždy záleží na konfiguraci jednotky. Postup montáže spojovacích excentrů je pro oba typy umístění shodný.
Finální podoba montáže spojovacího excentru viz následující obrázek. Pro správnou funkci excentrů a těsnění mezi přírubami komor je důležité dotažení šroubů do polohy „utaženo“, viz následující obrázek.
A: Stažení komor k sobě bez štěrbiny
B: Stav „utaženo“ excentru
Excentry pro spojení komor neslouží jako prvek pro posouvání komor do montážní polohy pro finální dotažení excentru!!! Je nutné použít vhodný nástroj, např. pákovou svěrku, kterou lze komory stáhnout přes boční kruhové otvory základového rámu, nebo použít stahovací popruhy pro stažení sousedních komor přes příruby.
Podle konfigurace jednotky se mohou v jedné jednotce vyskytovat:
• oba typy spojovacích excentrů – přímý a pravoúhlý
• oba typy umístění lisovacích matic – vnější a vnitřní.

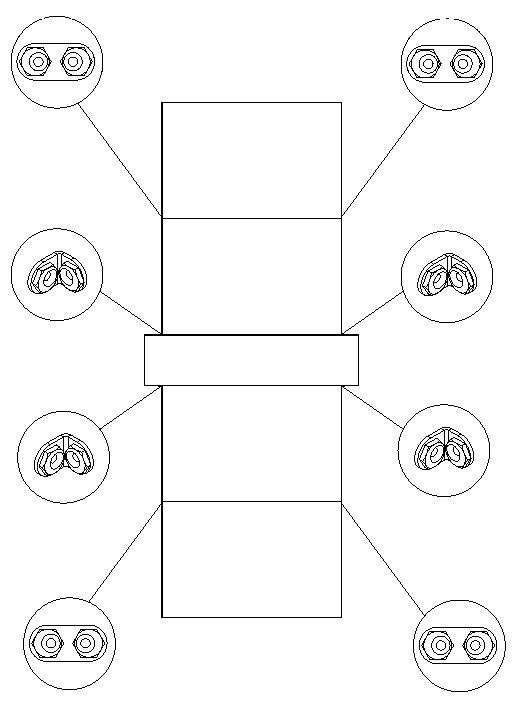

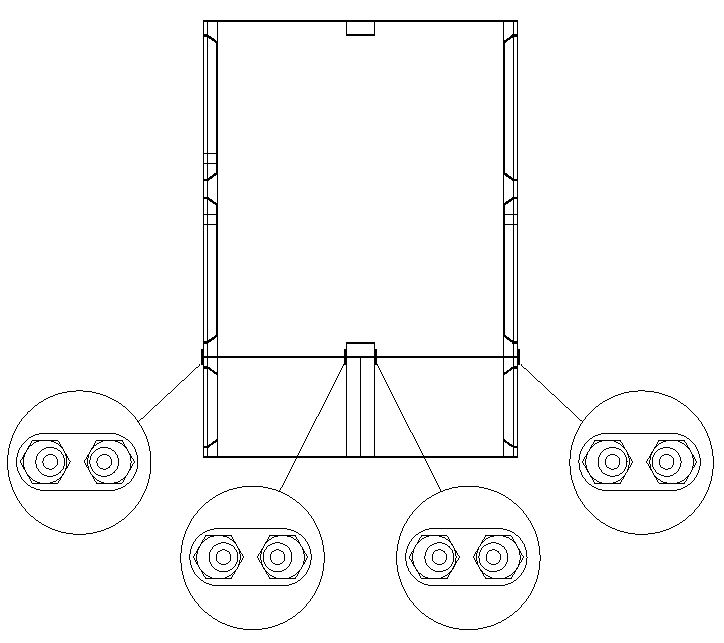

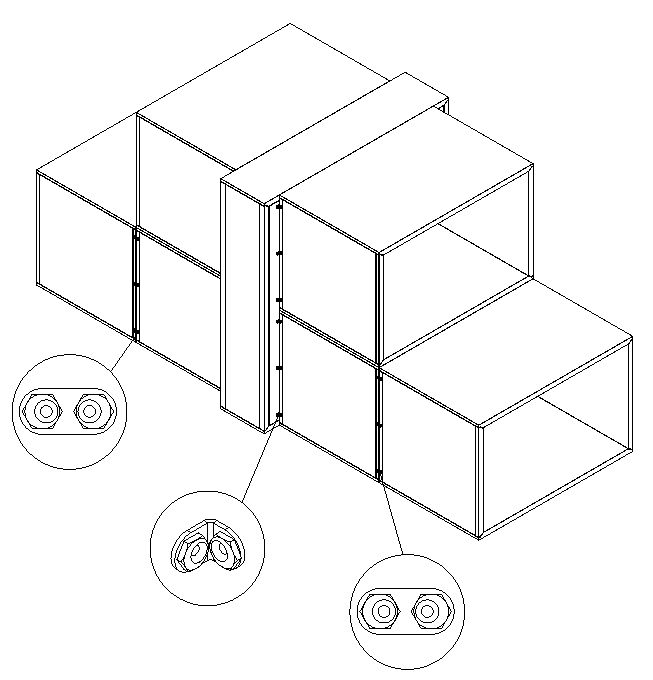

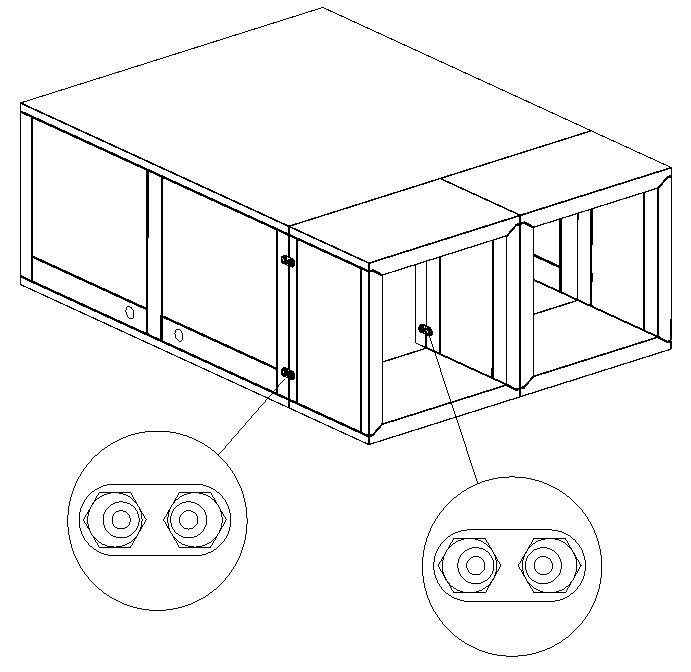

Na následujícím obrázku je přehled možných konfigurací jednotek:
Tento typ jednotky a způsob spojení komor je shodný s variantou sestavné jednotky s instalací pod strop („podstropní“).
¶ SPOJENÍ JEDNOTKY URČENÉ DO VENKOVNÍHO PROSTŘEDÍ
Potřebné komory jednotky určené do venkovního prostředí jsou opatřeny stříškami. Stříšky jsou z výroby již osazeny na daných komorách. Postup správného spojení stříšek je uveden na následujícím obrázku.

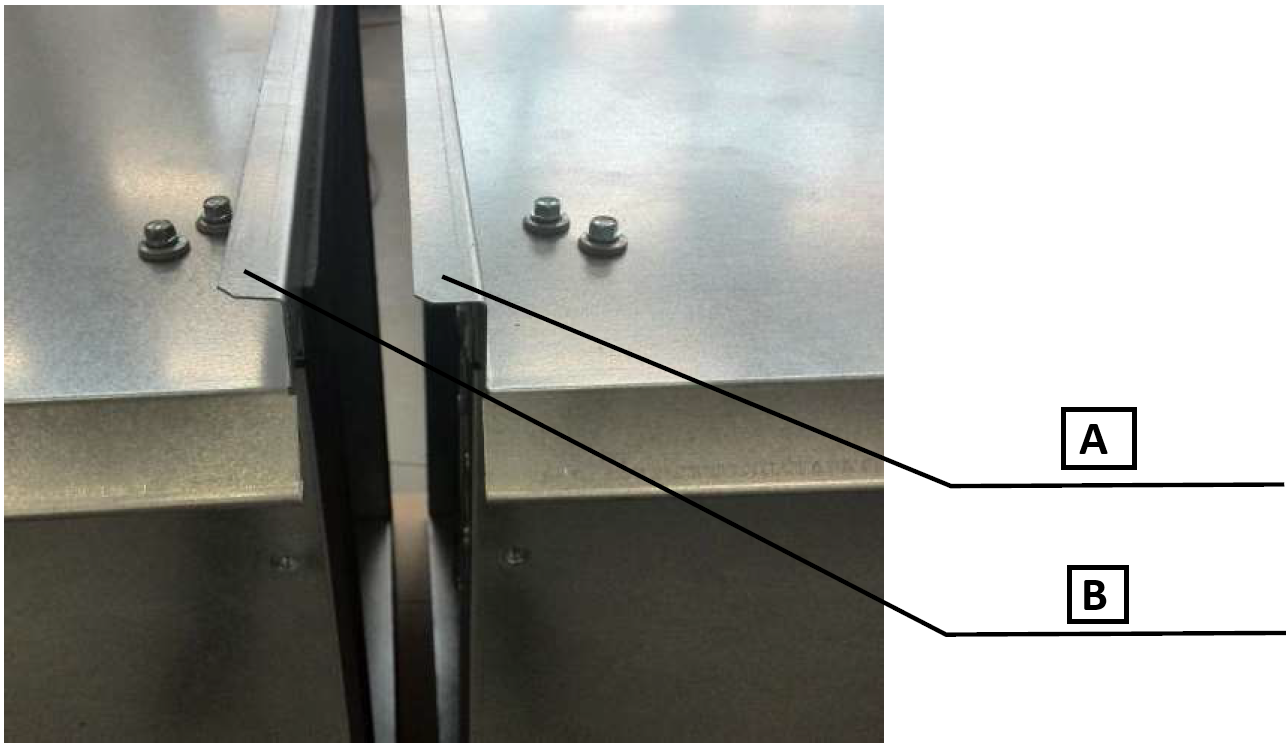

Strany stříšek komor na straně vzájemného spojení se sousední komorou jsou vždy ukončeny dvěma typy spojů „Z“ a „U“, viz následující obrázek.
A: Ukončení „Z“
B: Ukončení „U“

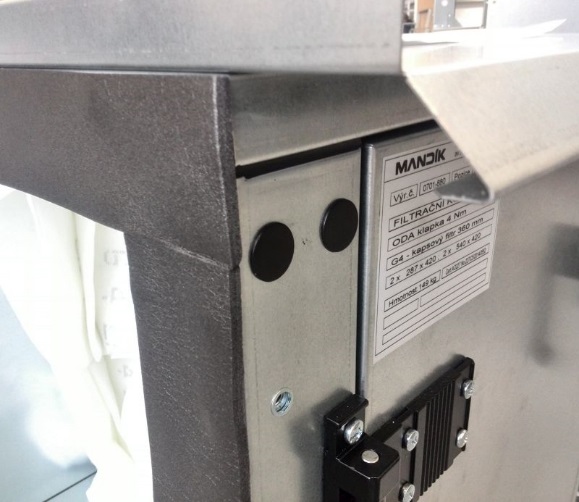

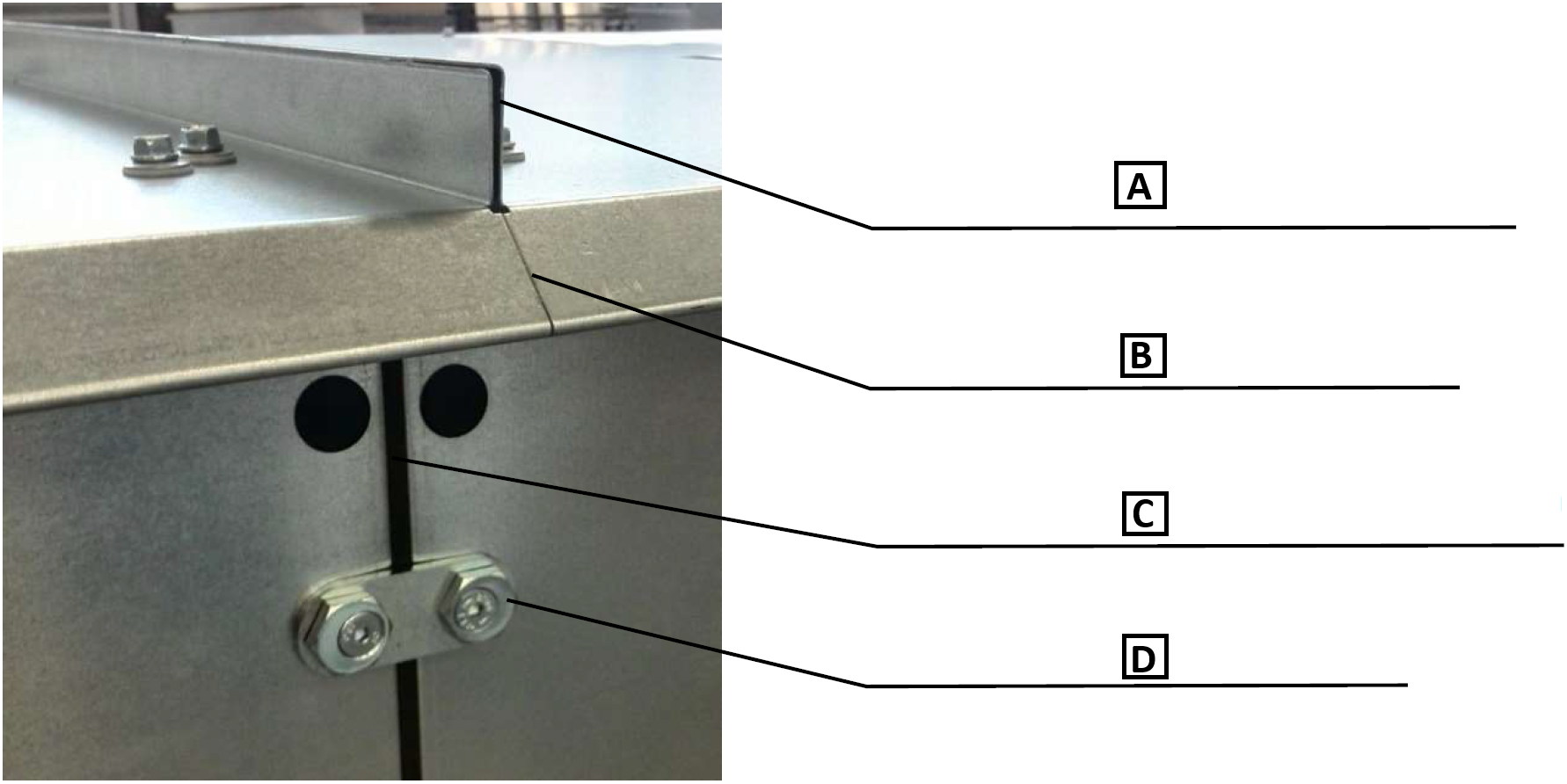

Před vzájemným spojením komor je nutné spoje stříšky vytmelit PU tmelem z montážní sady. Správné sestavení komory a stříšky je vidět na následujícím obrázku:
A: Spojení stříšek vytmelit PU tmelem
B: Správné dosednutí stříšek
C: Těsnění 50x5 mm, případně 30x5 mm
D: Excentry ve stavu „utaženo“

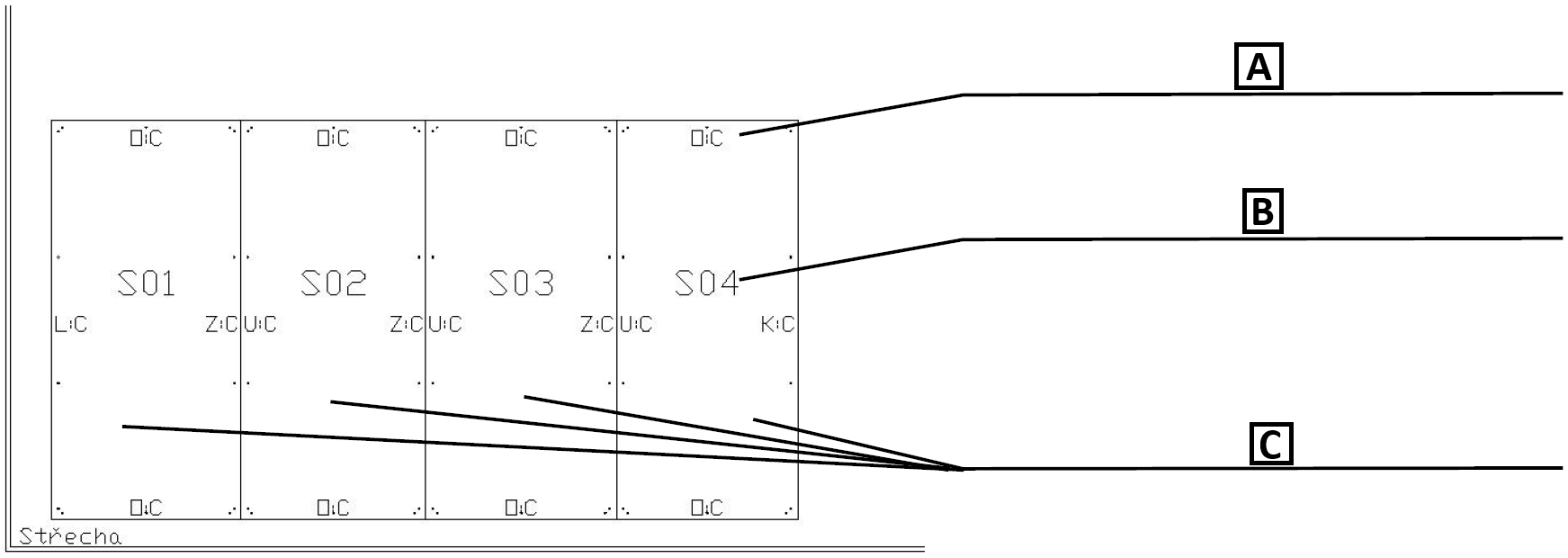

V případě, že jsou stříšky přibaleny na paletě, je nutné je osadit a upevnit na jednotlivé komory. Pro každou komoru jsou díly střechy zabaleny samostatně, včetně výkresu pro správné osazení jednotlivými díly střech na dané komoře. Každý díl střechy je opatřen štítkem s názvem dílu dle výkresu. Viz následující obrázek.
A: Díly orientovat tak, aby na přední/zadní/boční volné straně komory byly okapnice.
B: Název dílu střechy na výkresu shodný se štítkem na dílu.
C: Jednotlivé díly střechy komory.
NÁZEV DÍLU NA ŠTÍTKU:
A: S02 (příklad) – číslo dílu střechy shodné s výkresem
B: X – písmeno komory v sestavě VZT jednotky
C: xxxx – výrobní číslo VZT jednotky
(Obrázek střechy je situován v levém dolním rohu výkresu.)
Pro upevnění jednotlivých dílů střech použijte samořezné šrouby s gumovou podložkou do předpřipravených děr v dílech střechy a komory. Šrouby jsou přibaleny v montážní sadě.

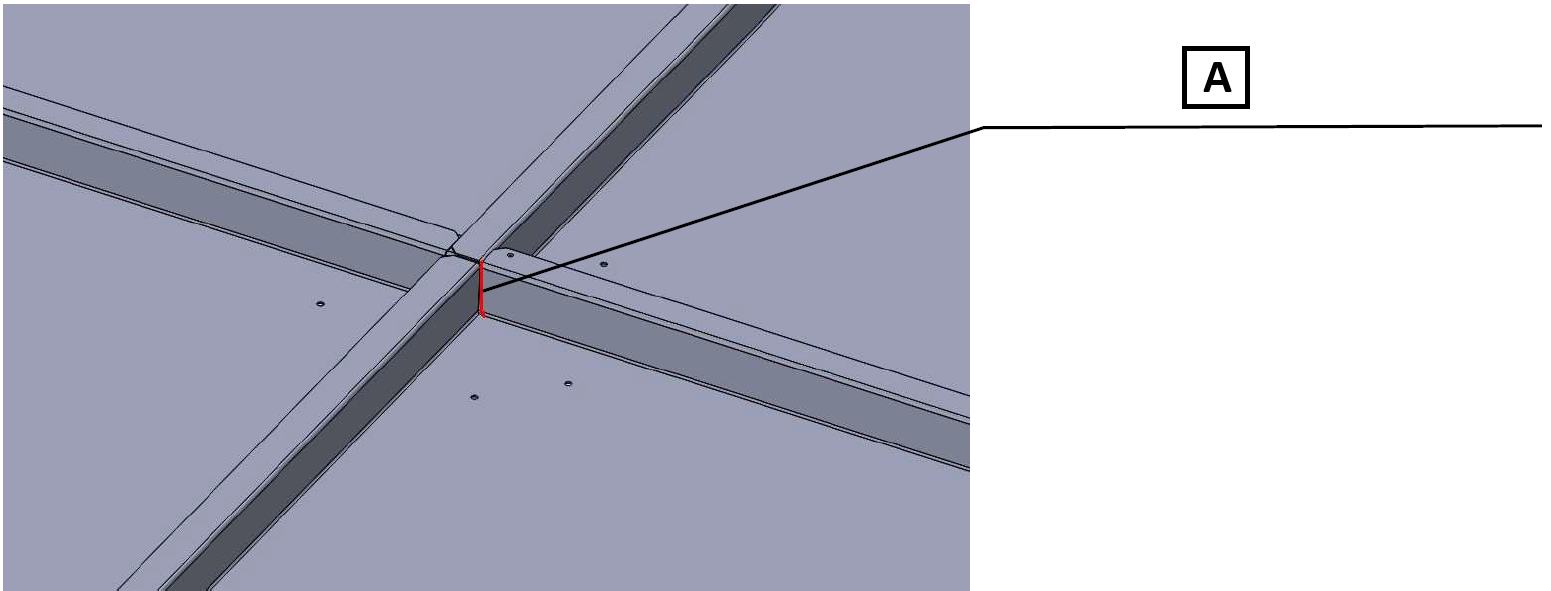

Pro správnou funkci střech je velmi důležité díly mezi sebou a mezi komorami řádně vytmelit, včetně rohů!!! Viz následující obrázek.
A: Řádné vytmelení všech rohů střech!!!
DALŠÍ POPIS ÚKONŮ PRO SESTAVENÍ JEDNOTLIVÝCH VESTAVEB/KOMOR JE UVEDEN V SAMOSTATNÝCH KAPITOLÁCH DLE KONKRÉTNÍ VESTAVBY.
