¶ Montážní návod komory deskového rekuperátoru v provedení na jeden nýt
Provedení „na jeden nýt“ má zákazníkovi usnadnit instalaci v budově s omezeným přístupem. Jedná se o neúplnou montáž komory. Různá nýtovaná a šroubovaná spojení, stejně jako těsnění pomocí těsnicího tmelu, nejsou při dodání z výroby namontována (připravena). Pěnová a gumová těsnění jsou, pokud je to možné, přilepena. Jsou namontovány pouze nýty a šrouby nezbytné pro přepravu, aby se urychlila a usnadnila demontáž na místě.
V případě kompletního rozebrání podlahového a víkového panelu na jednotlivé části doporučujeme s dostatečným časovým předstihem objednat k montáži montážního mistra ze servisního oddělení společnosti Mandík a.s.
Demontáž a montáž podlahových a stropních panelů není součástí tohoto návodu.
¶ Demontáž
Před demontáží komory i při průběhu doporučujeme všechny plechové díly jednoznačně označit a vyfotografovat jejich montážní polohu, což výrazně usnadní jejich přiřazení a přesné umístění při montáži. Doporučujeme také zcela označit přední a zadní stranu včetně orientace, aby bylo možné jednoznačně přiřadit dané rozložení otvorů mezi podlahovými a stěnovými panely.

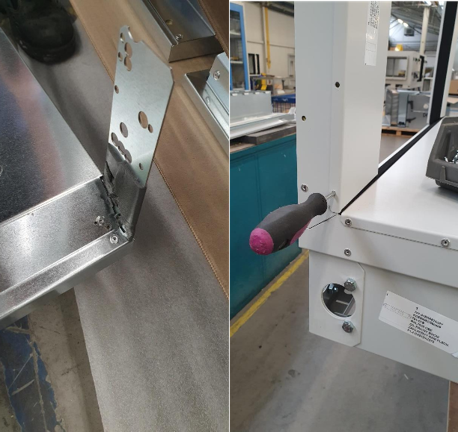

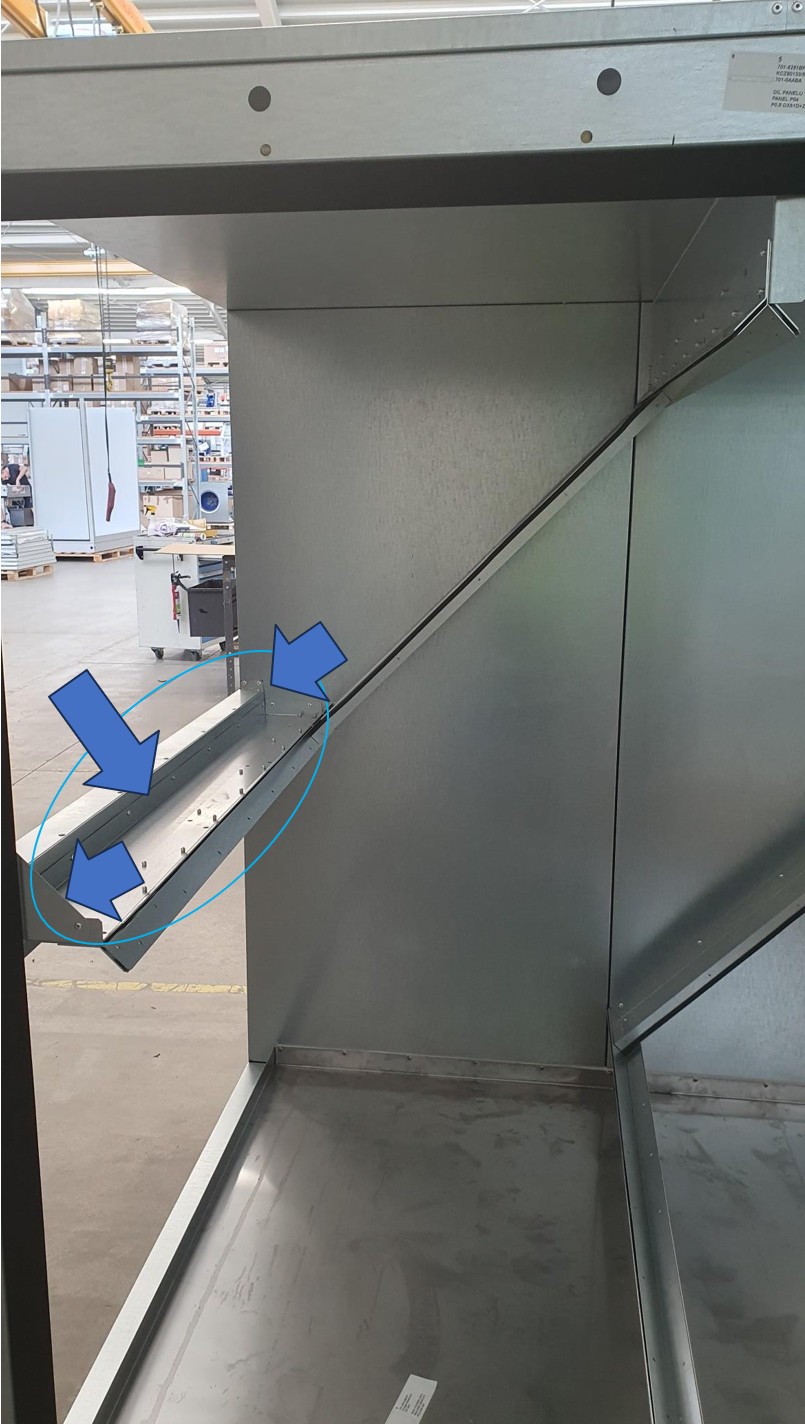

Nýty a šrouby určené k demontáži jsou barevně a šipkou zřetelně označeny; tyto je třeba odvrtat vrtákem o průměru 4,2 mm, resp. demontovat. Tam, kde není žádné označení, není ze strany společnosti Mandik plánováno žádné spojení, které by bylo třeba uvolnit. Rozsah a míra demontáže závisí na konkrétní situaci a je na uvážení instalační firmy.

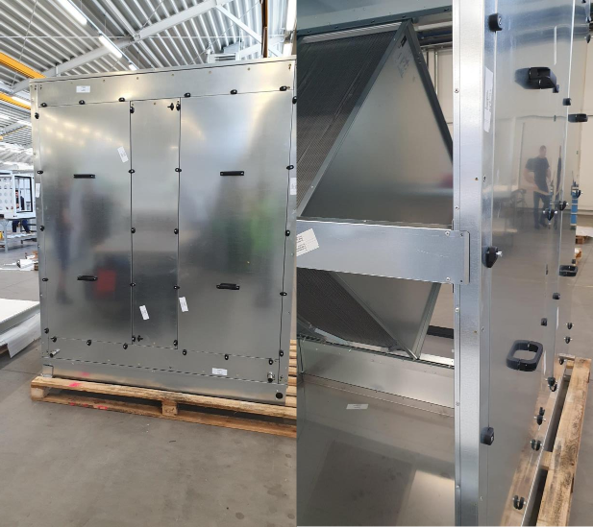

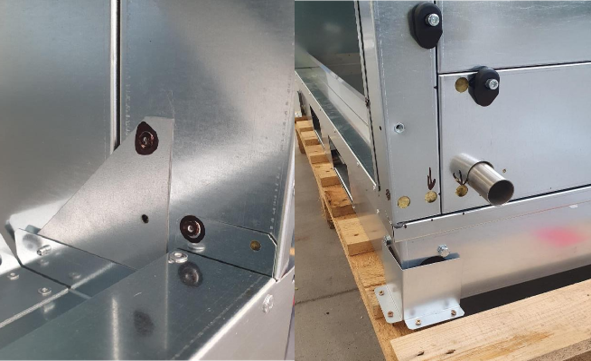

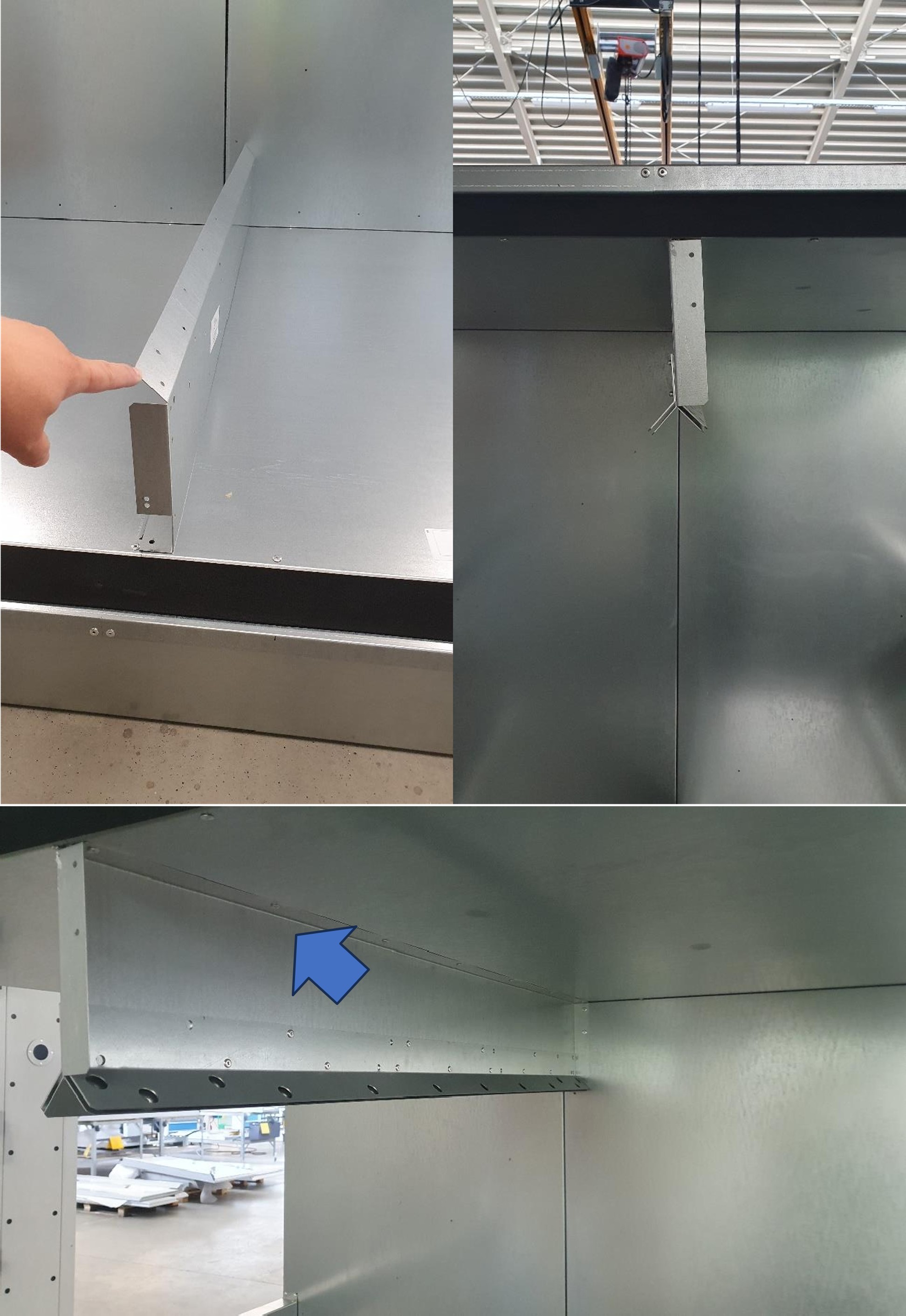

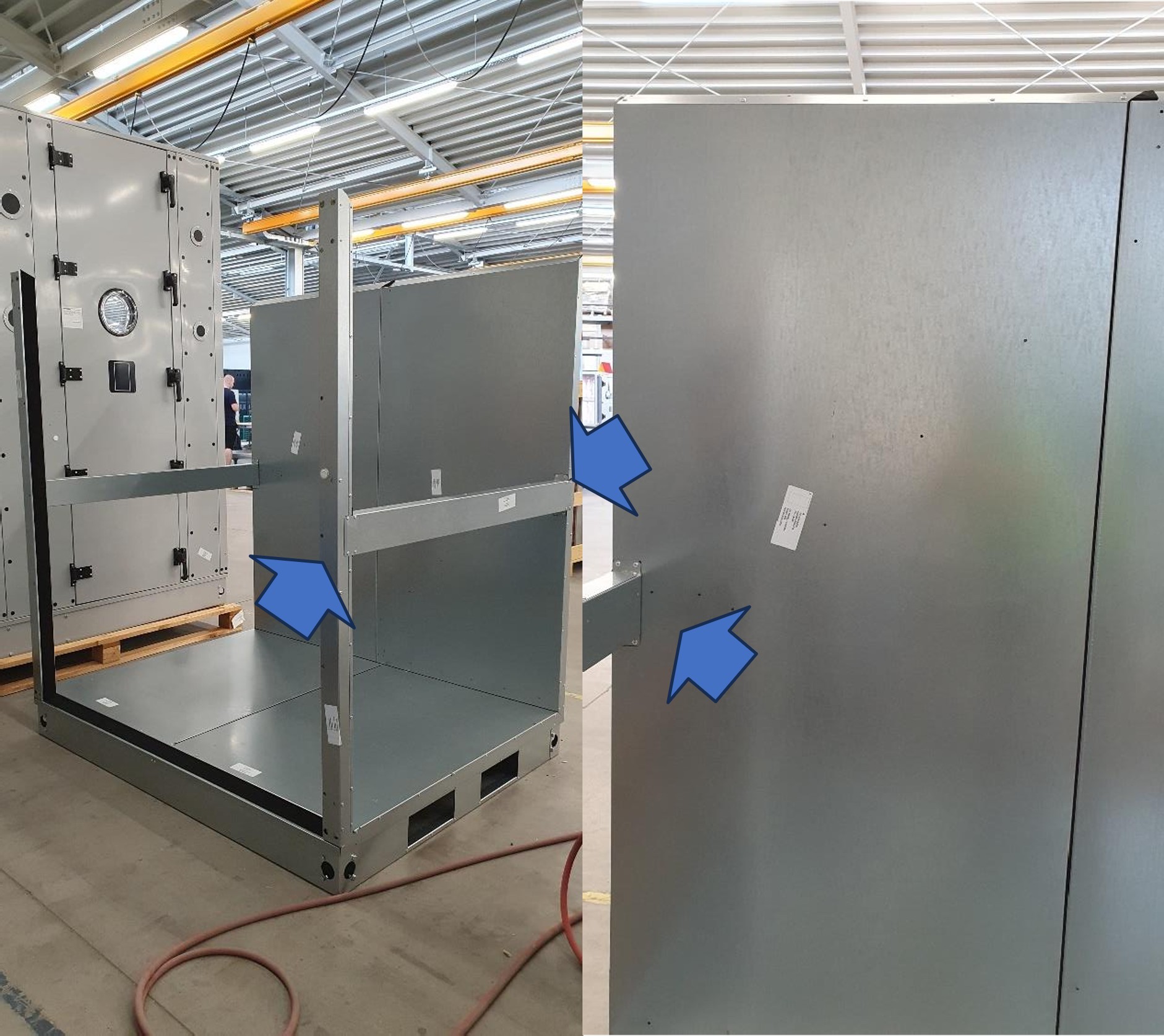

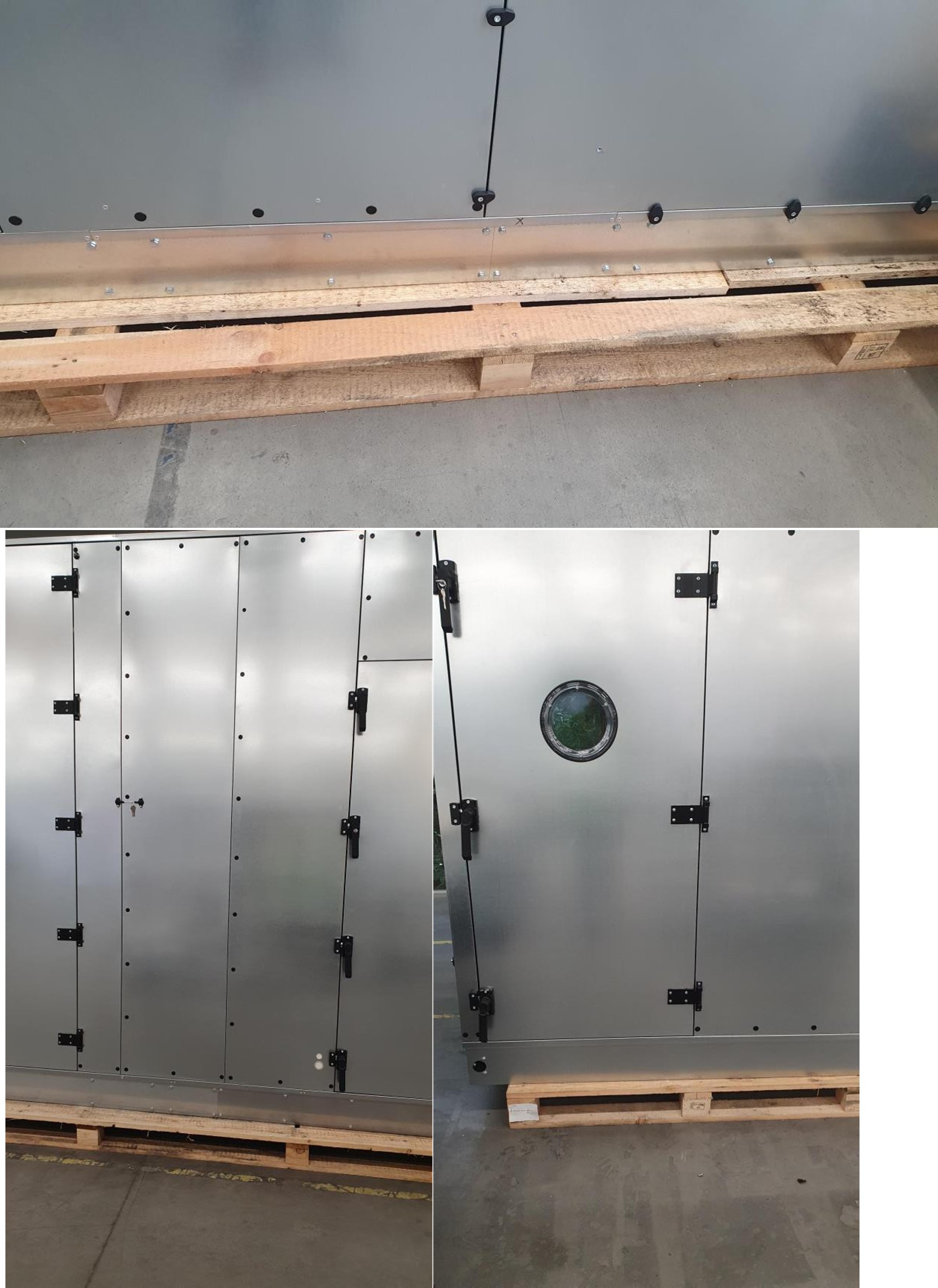

Označení nýtových a šroubových spojů, které mají být odstraněny (odvrtány). Označeno černým fixem.
¶ Poznámka
U ploch s povrchovou úpravou (např. lakovaný plech) je nutné před utěsněním použít dodaný chemický aktivátor, aby byla zajištěna lepší přilnavost. Přilnavé plochy musí být čisté, suché a zbavené mastnoty, oleje, prachu a nečistot. Před aplikací si přečtěte návod. Je nutné použít ochranné pomůcky.
technický list sds-sika-aktivator-205.pdf
technický list sika-aktivator-205.pdf
¶ Montáž
Všechny nýty, šrouby, plechové díly a těsnicí tmely, těsnění potřebné pro smontování komory jsou v dodávce obsaženy v dostatečném množství.
Nářadí není součástí dodávky. Potřebným nářadím jsou nýtovací kleště a křížový šroubovák.

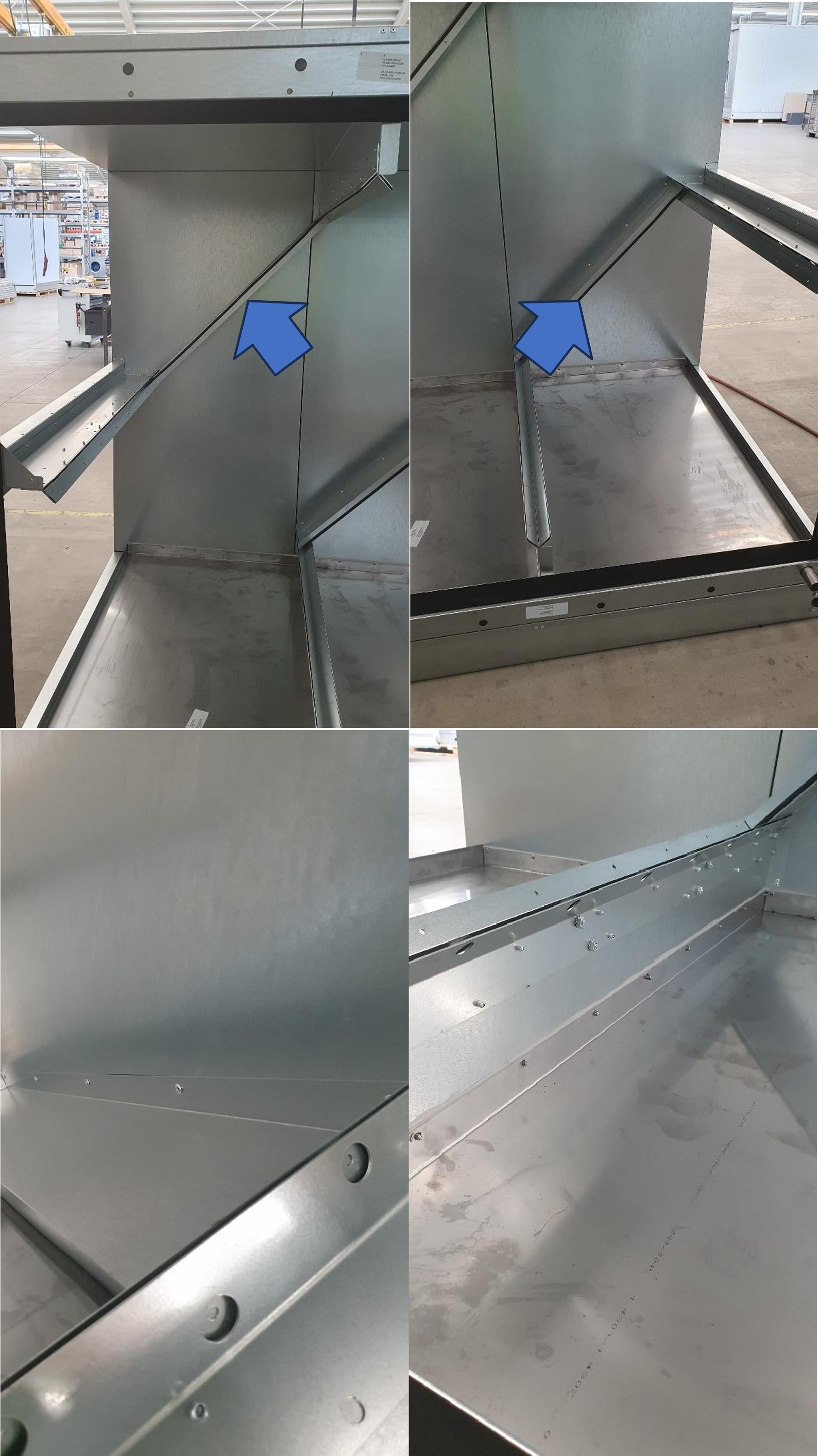

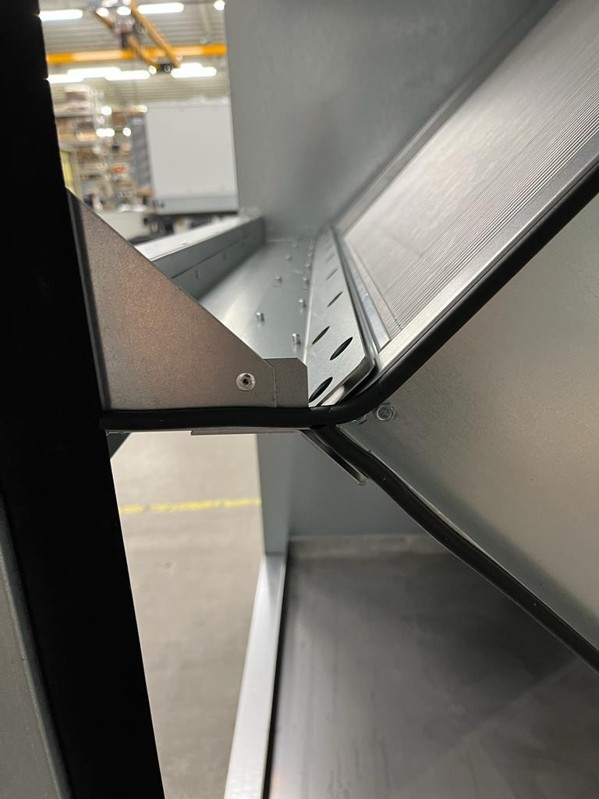

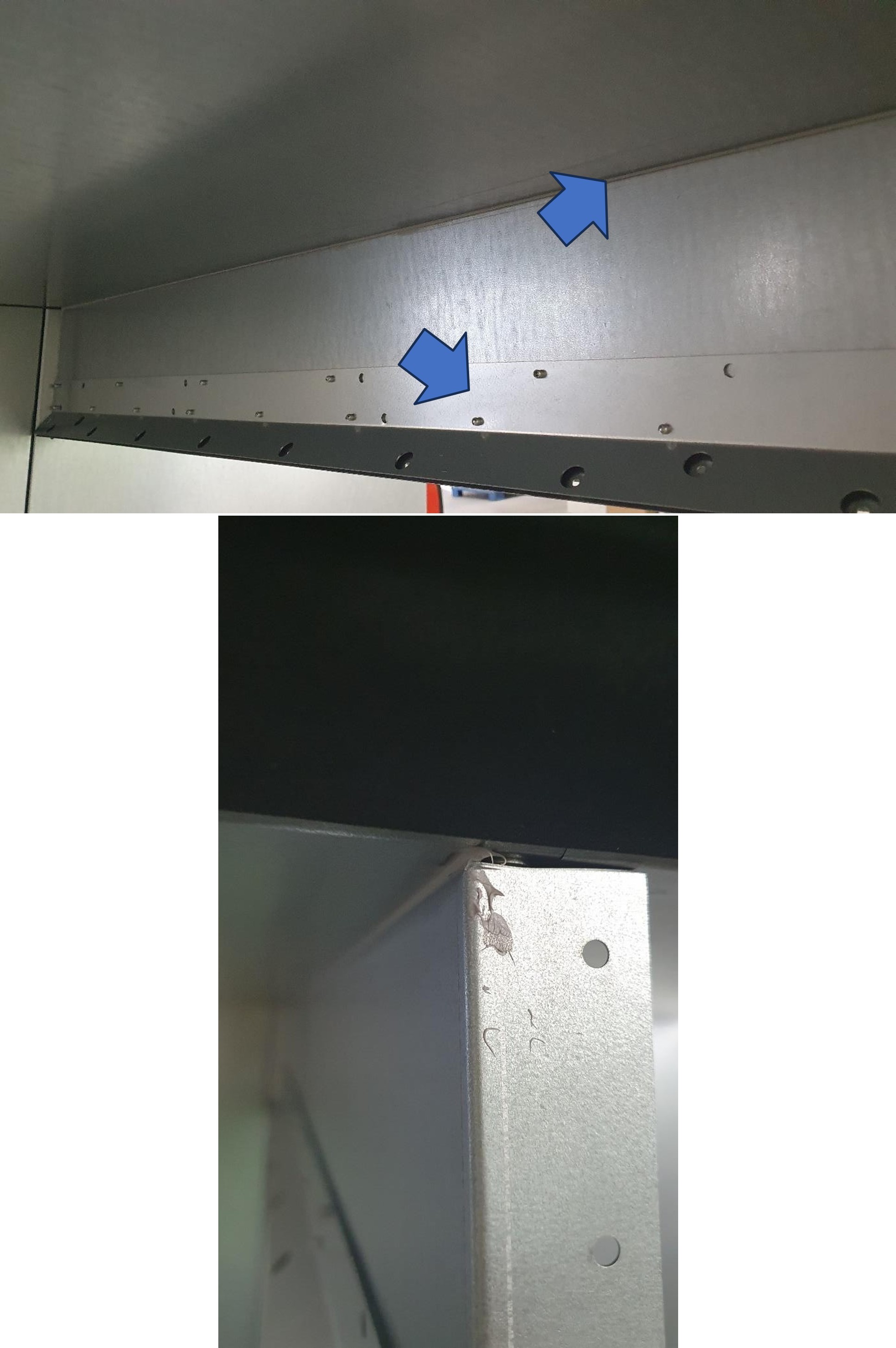

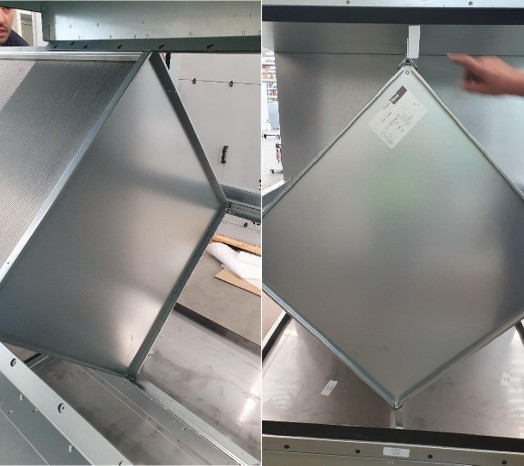

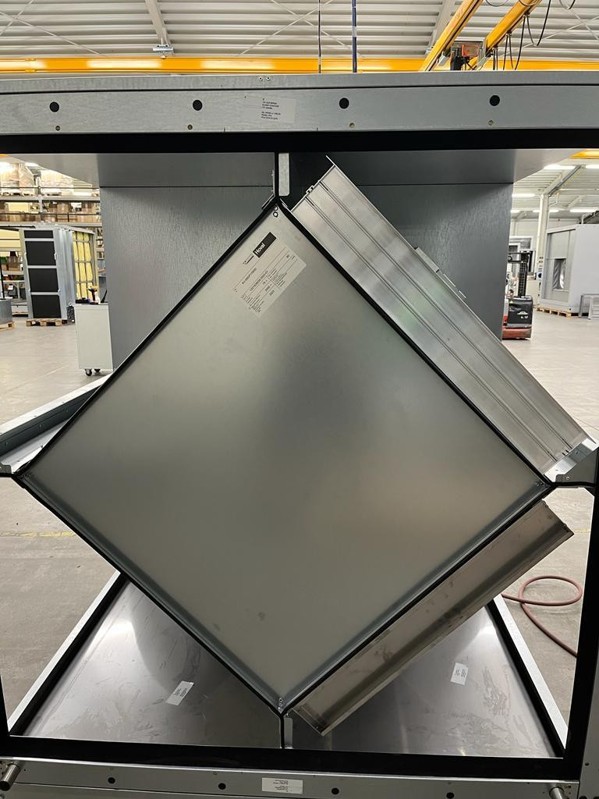

Všechny spoje plech – plech se při montáži utěsňují těsnicím tmelem. Pohyblivé části, jako jsou dveře, kostka rekuperátoru nebo obtoková klapka, jsou z výroby vybaveny těsnicími páskami, a proto nejsou určeny k dodatečnému utěsnění těsnicím tmelem.

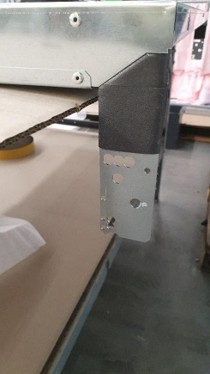

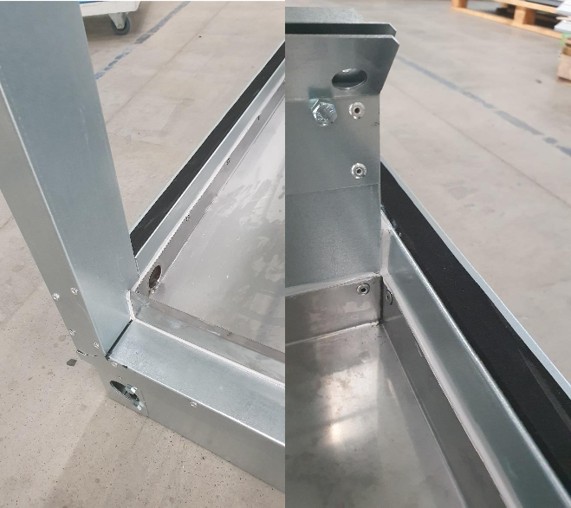

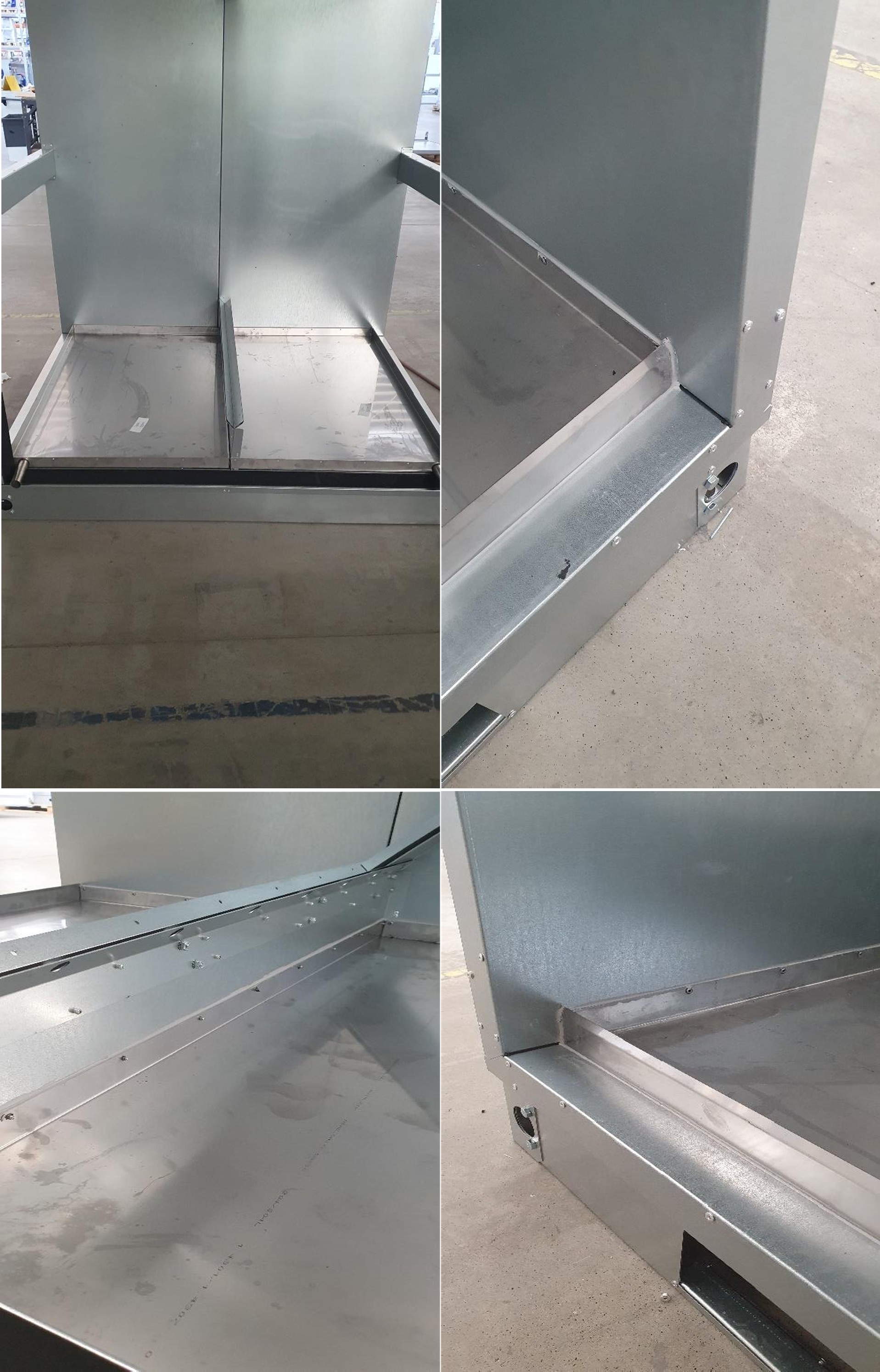

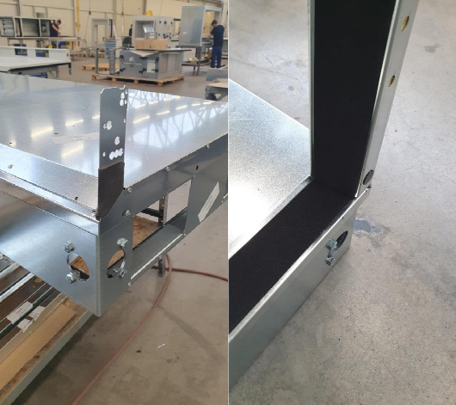

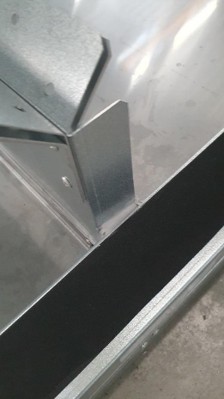

- Podlahový panel s namontovaným základním rámem postavte na podlahu nebo pevnou podkladovou konstrukci.

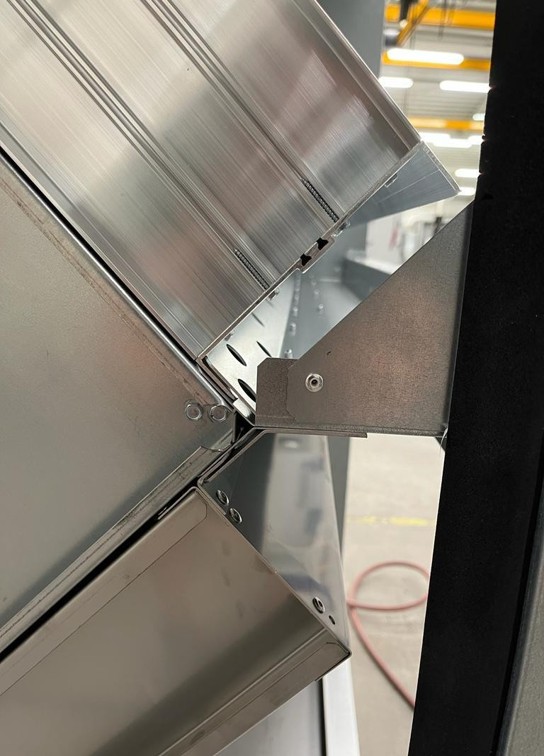

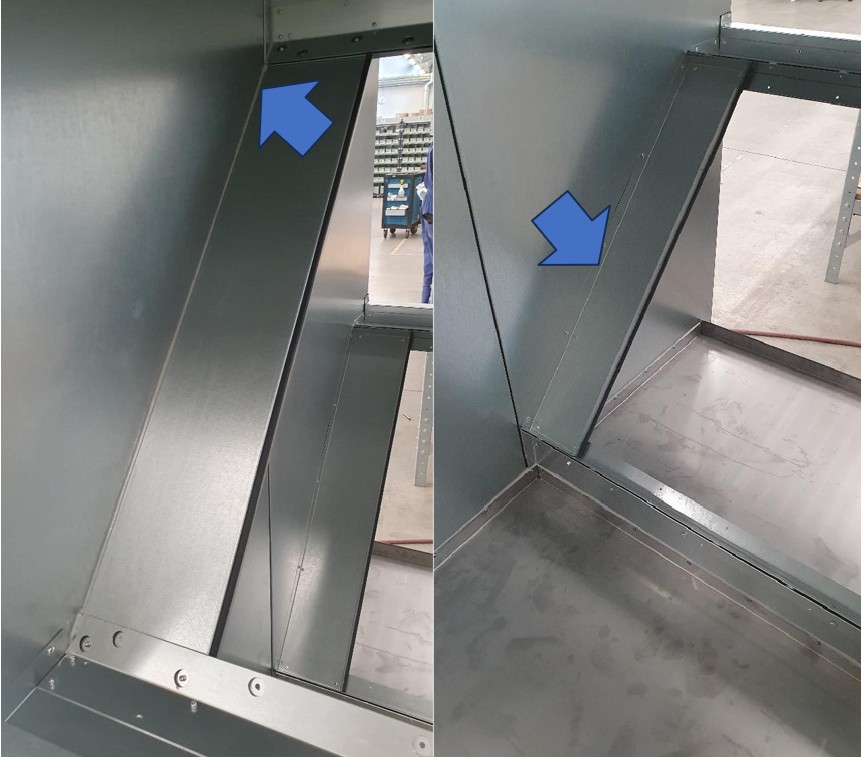

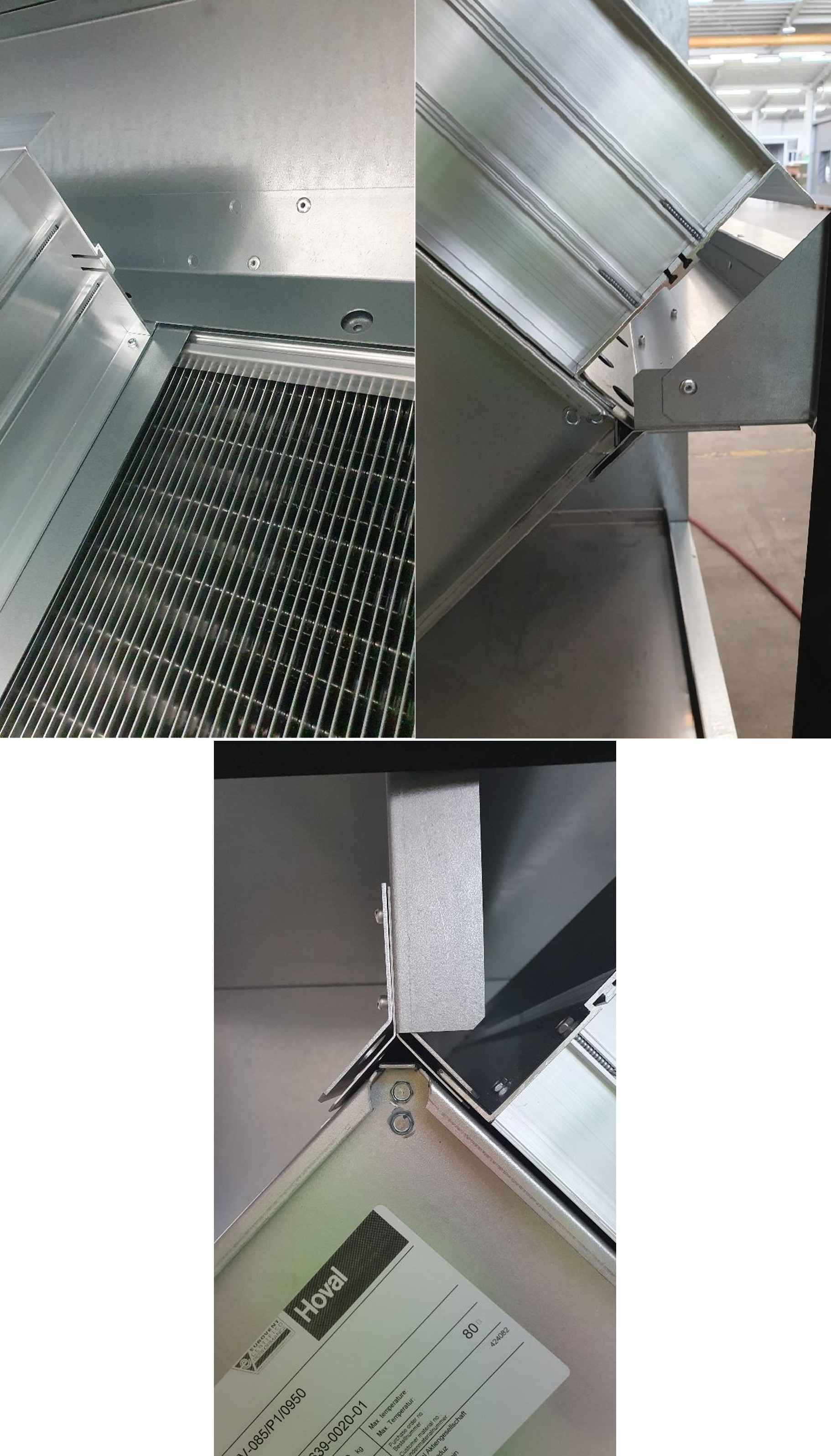

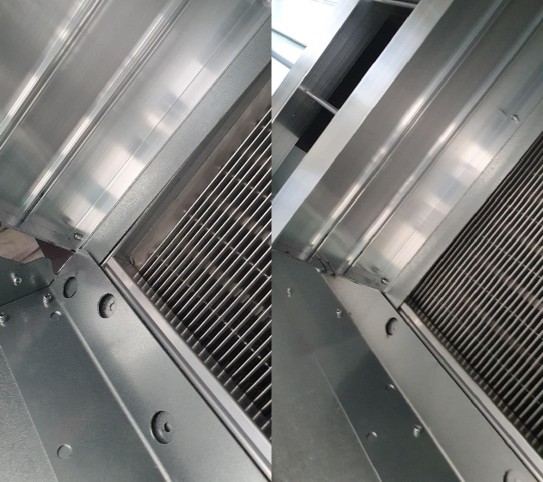

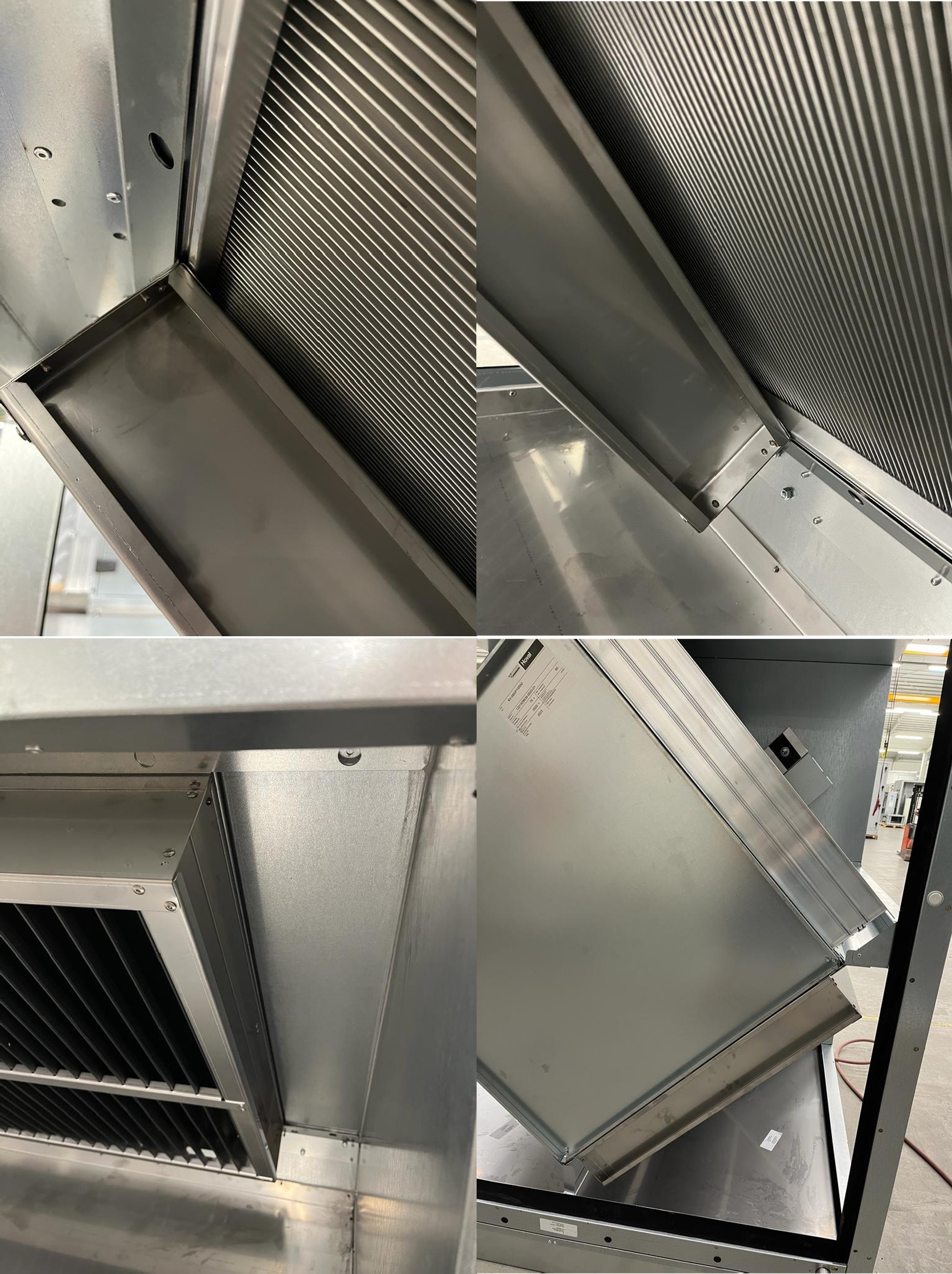

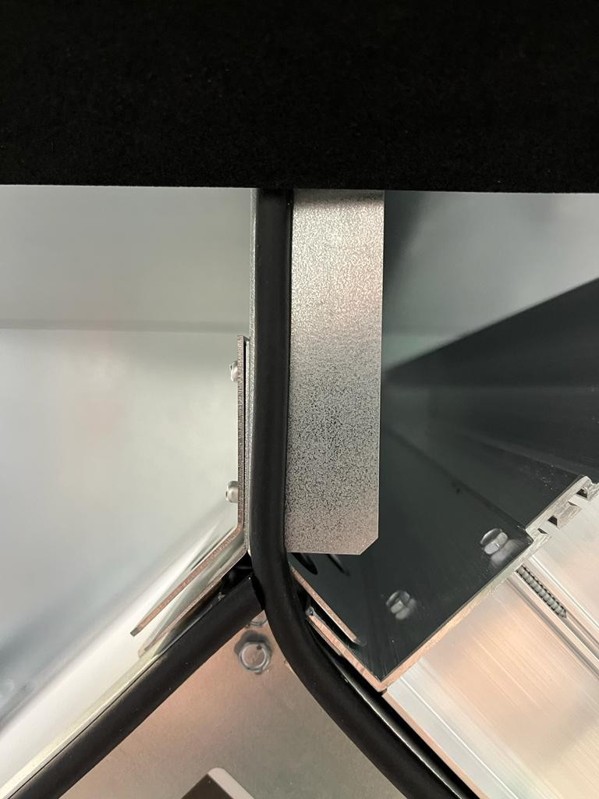

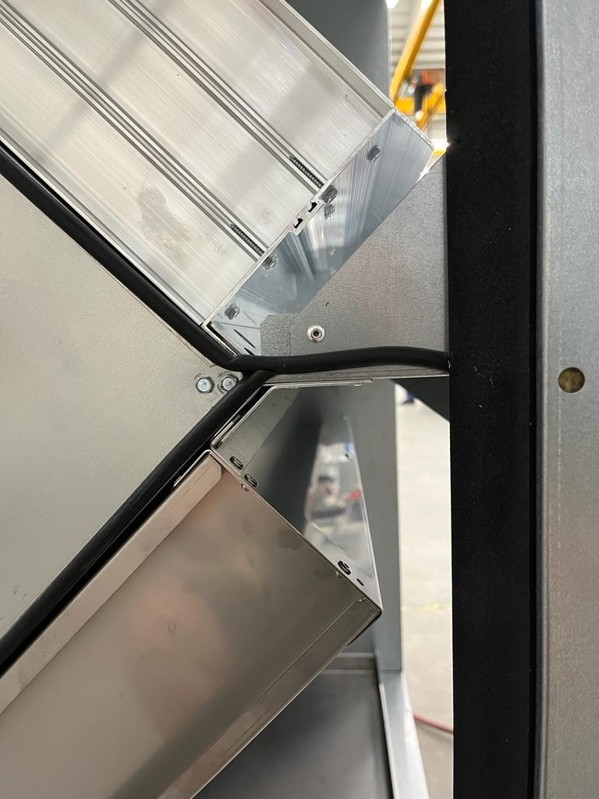

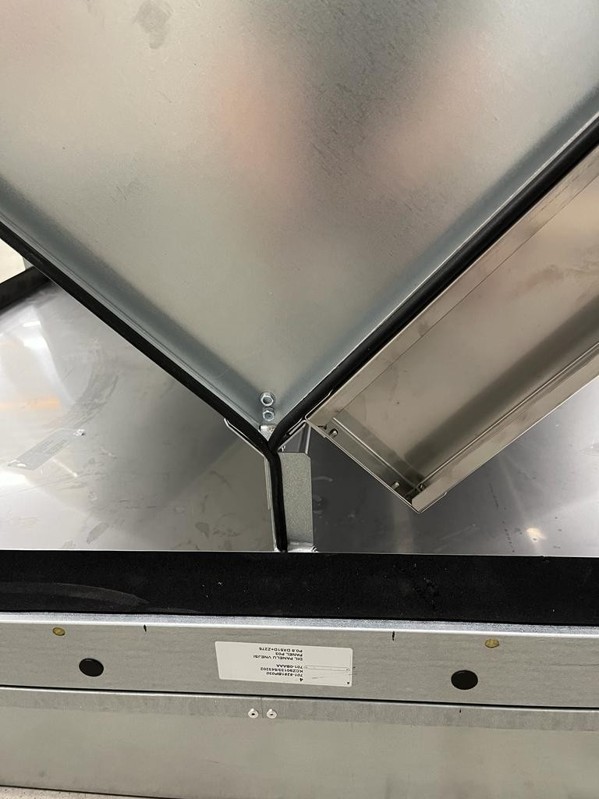

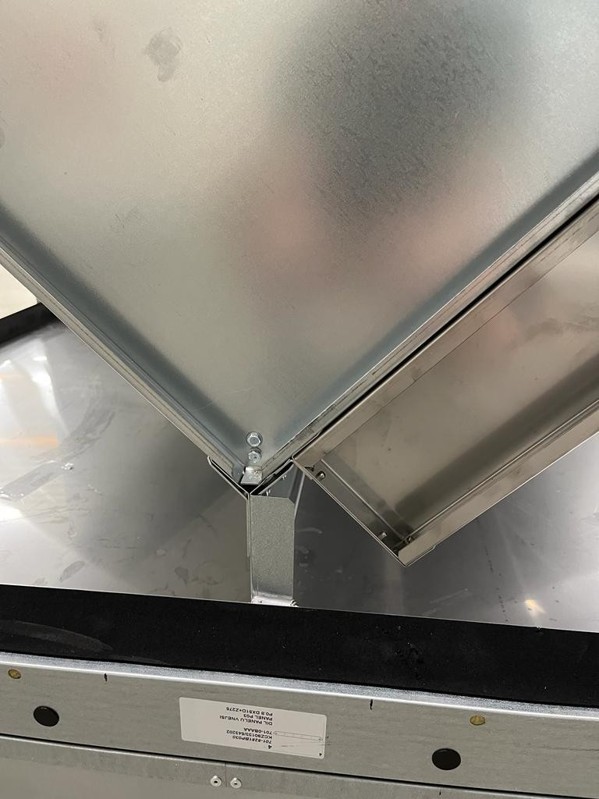

Vnější okraj také utěsněte těsnicím prostředkem, stejně jako prostor mezi oběma částmi, a to jak u horního, tak u spodního držáku.
